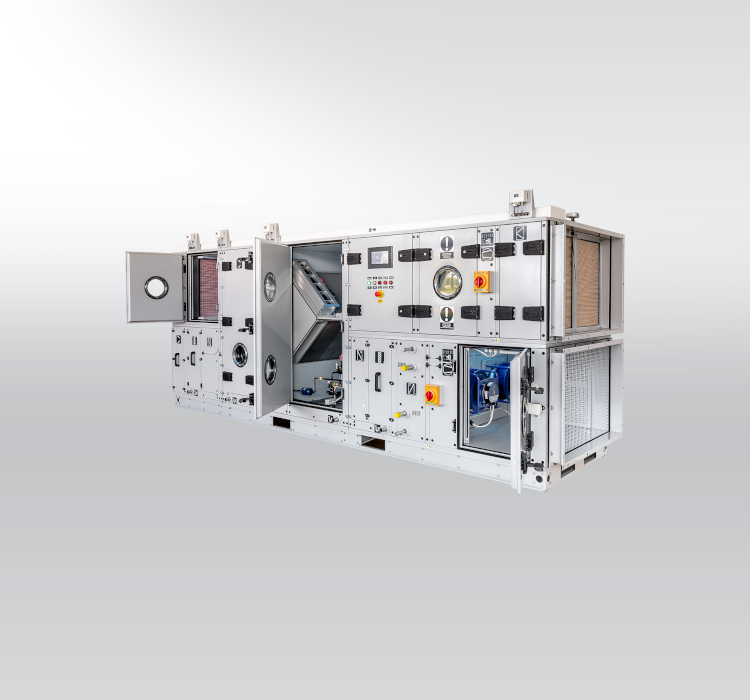

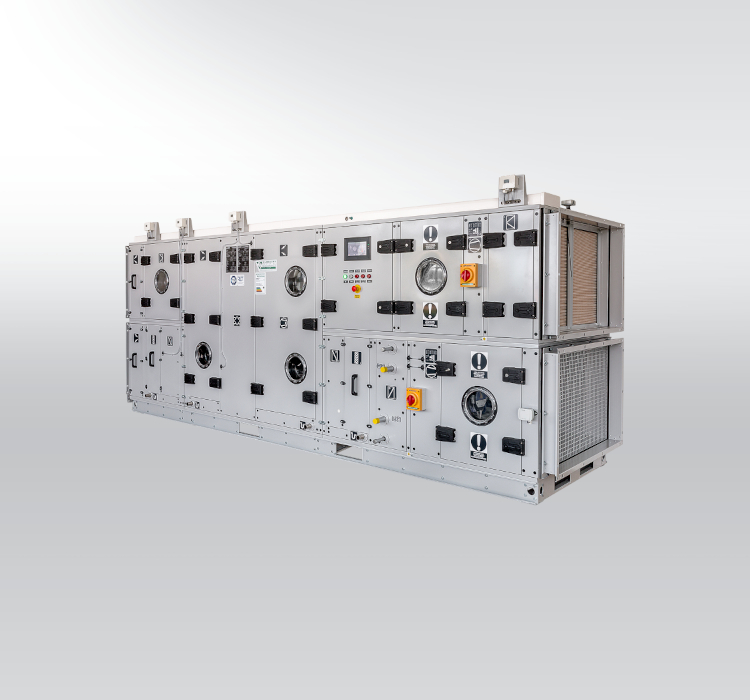

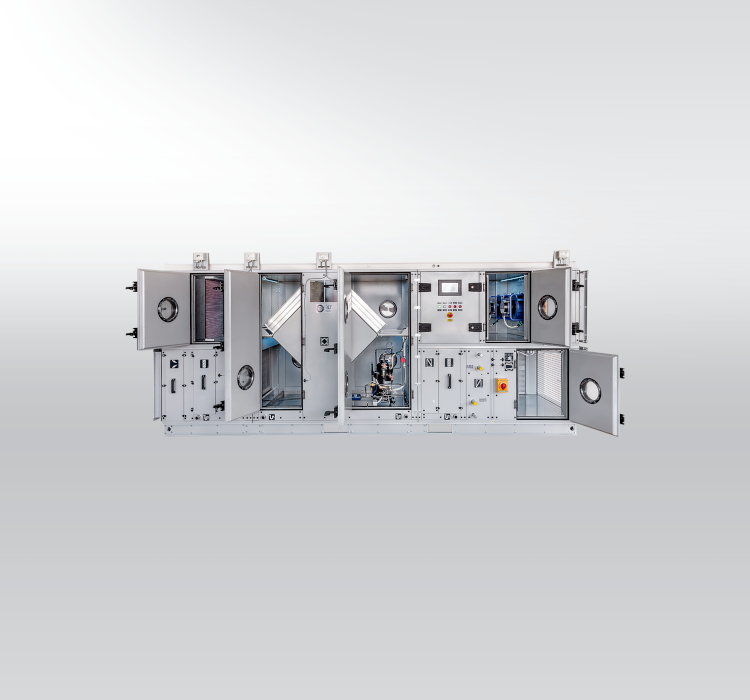

Luchtbehandelingsunit MANDÍK met warmtepomp

De luchtbehandelingsunits zijn ontworpen voor de centrale distributie en conditionering van lucht in zowel utiliteits- als industriele toepassingen. De units zijn voorzien van een platenwisselaar voor warmteterugwiining en voorzien van geintegreerde koeling (eventueel omkeerbaar) het koelen of verwarmen van de toevoerlucht. Een combinatie van efficiente luchtbehandeling tegen minimale operationele kosten. Verkrijgbaar in luchthoeveelheden van 500 tot 40.000 m3/h. Ontworpen en gecertificeerd gebruikmakend van de unieke frameloze constructie van de omkasting. Vele uitvoeringsvarianten - altijd een pasklare oplossing.






kenmerken:

  • luchthoeveelheden van 500 to 40.000 m3/h
  • ontwerp in diverse groottes en doorsneden (Mplus, Pplus en Tplus uitvoering)
  • verkrijgbaar in uniek dynamisch ontwerp in stappen van 1 mm voor een optimale selectie op ontwerpconditie
  • units naar eigen inzicht in blokken in te delen. Elk kastdeel specifiek te ontwerpen (afmetingen en materiaal keuze)
  • keuze uit 3 kasttypen volgens EN 1886. Keuze uit thermische isolatie klassen en koudebrugfactor T2-TB3 / T2-TB1 / T1-TB1
  • ontwerp volgens ECODESIGN richtlijn EU1253/2014, ErP 2018

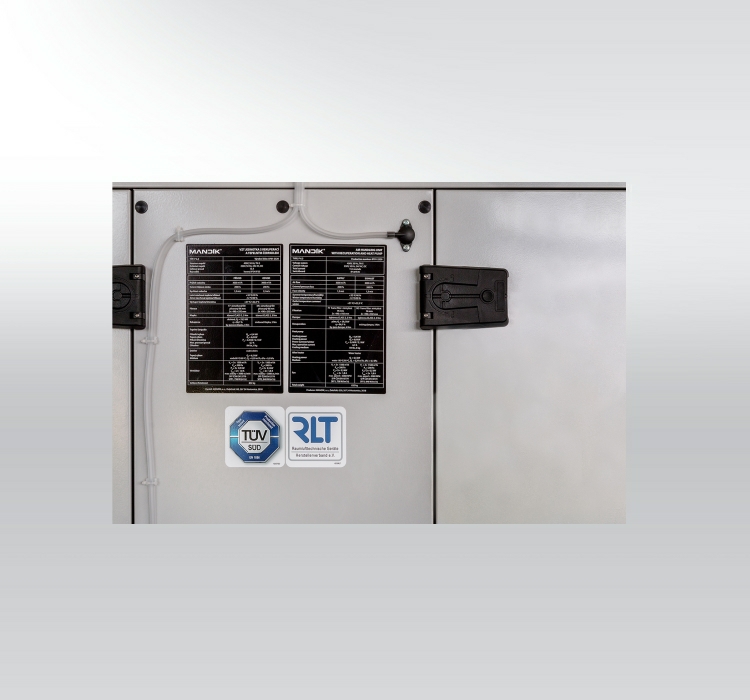

  • omkasting gecontroleerd en gecertificeerd volgens EN 1886 door TÜV-SÜD
  • certificering volgens de eisen van de Duitse vereniging van luchtbehandlingsapparatuur RLT. Ook hier te voorzien van energielabels tot een klasse A+ (TÜV SÜD Industrie Service GmbH)
  • ontwerpmogelijkheden voor gestapelde kasten, naast elkaar (side-by-side) en onder het plafond
  • flexibiliteit t.b.v. ontwerp in speciale uitvoeringen. L-, U-vorm, verticale kanaalaansluitingen of aansluitingen voor en achter op de kast
  • voor opstelling binnen of buiten
  • speciale hygiëne uitvoering verkrijgbaar
  • per kastdeel of paneel materiaal keuzes in te geven (verzinkt, gelakt, RVS)
  • poedercoating in elke gewenste RAL kleur
    door het unieke frame loze ontwerp is het binnen oppervlak standaard glad (zonder inwendige verstevigingen, scherpe randen, hoeken etc.) en blijven montageaanpassingen achterwege

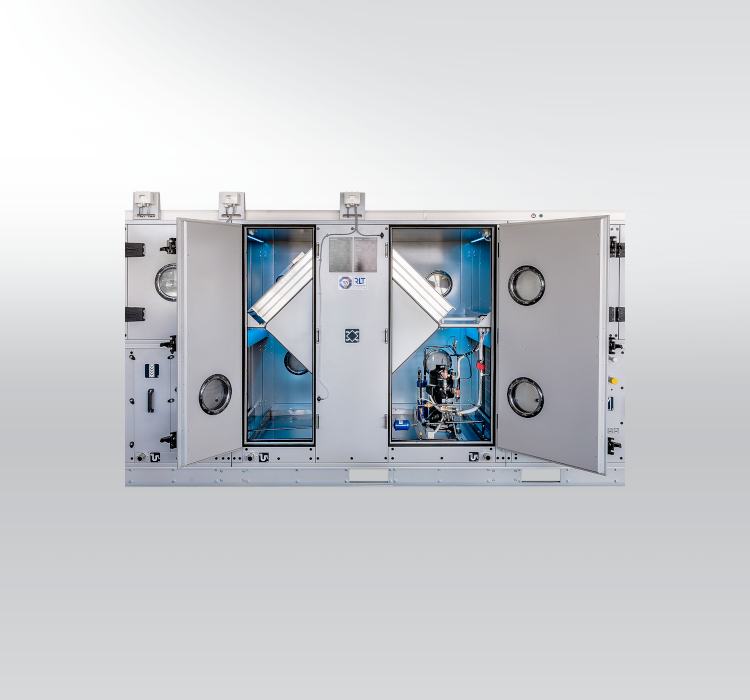

  • ruime keuze uit diverse componenten t.b.v. warmteterugwinning (platen/tegenstroom/rotor) voor elke gewenste grootte met behoud van de dynamische ontwerp mogelijkheden
  • tegenstroom wisselaar toe te passen tot een luchthoeveelheid van ca. 20.000 m³/h
  • mogelijkheid tot ontwerp zonder mechanische warmteterugwinning, alleen indien het warmtepompt circuit ook voor actieve warmteterugwinning ontworpen is

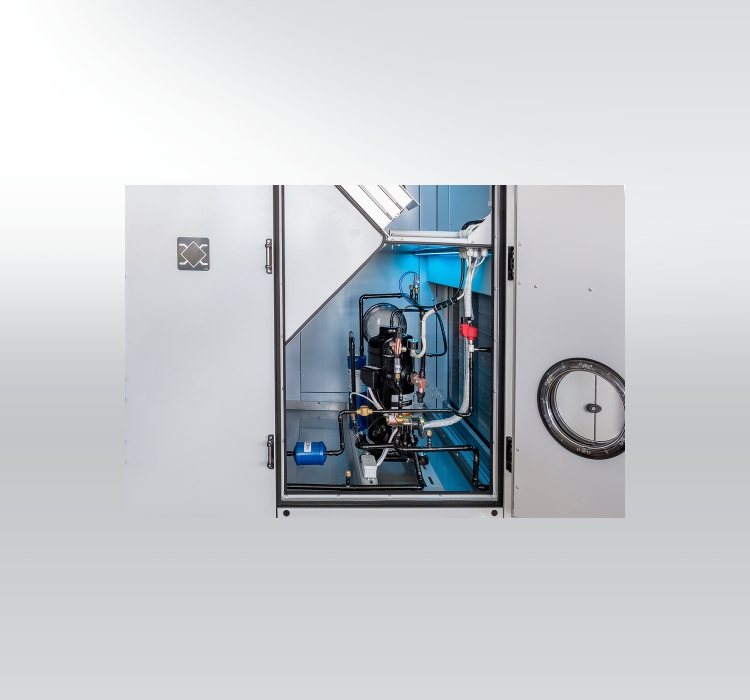

  • keuze uit verschillende soorten compressoren - analoog aan/uit, frequentie geregeld of digitaal geregeld middels 0-10V signaal
  • het koelcircuit kan ontworpen worden voorr R410A or R407C
  • bivalente verwarmigsbrom - water, elektrisch of gas
  • gasverwarmers GHM met een vermogen van 50 tot 600 kW, condenserend
  • MONZUN gasverwarmer voor kleinere capaciteiten (15 to 60 kW)

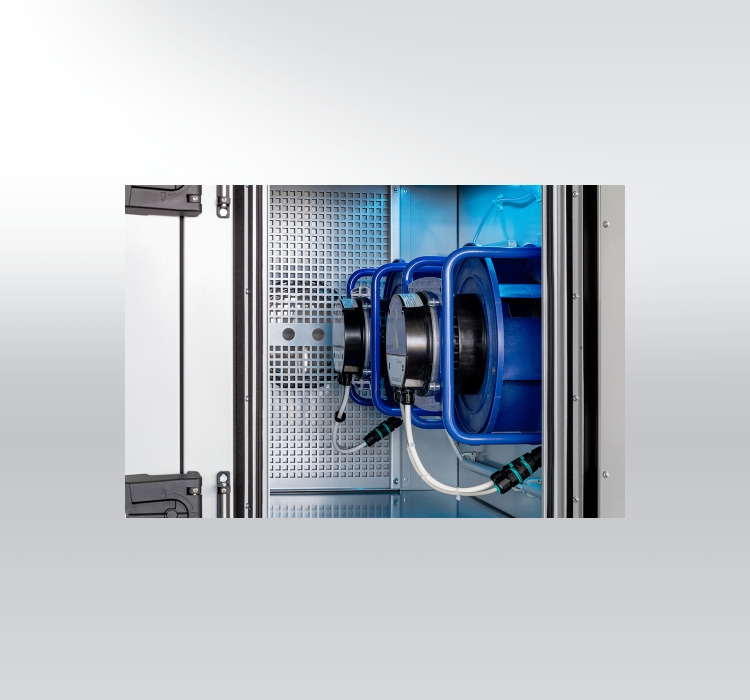

  • uitgebreide selectie van ventilatoren beschikbaar in het selectieprogramma. AC/EC/PM in IE3 to IE5 klassen. Ventilatoren met vrijlopende waaier in diverse uitvoeringsvarianten. Metalen of composiet waaiers. Positie ventilator naar keuze incl. toepassing ventilatorwand

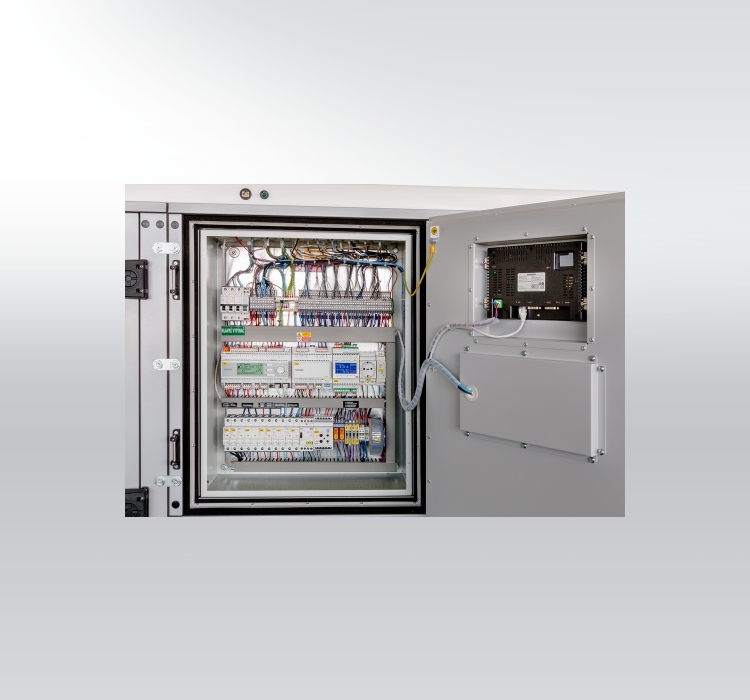

  • Regeling op basis van het Siemens Climatix platform
  • regelsysteem naar wens aan te passen (diverse HMI modulen, sensor opties etc.)
  • mogelijkheid tot beheer op afstand via het Mandík Cloud systeem
  • toegepaste componenten individueel gekeurd en getest volgens de geldende richtlijnen
  • ontworpen voor eenvoudige toegang voor onderhoud en service
  • servicedienst t.b.v. inbedrijfstelling, service, garantie en reparatie


Omkasting – 3 typen - T1 TB1/ T2 TB1/ T2 TB3

Gecertificeerd door TÜV-SÜD München volgens EN 1886.
Voor de gehele serie van M, P en T; luchthoeveelheden van 500 - 100.000 m³/h.

Parameters omkasting T1 TB1:
Mechanische stabiliteit: D1 (M)                     Thermische klasse: T1
Luchtdichtheidsklasse: L2 (M)                     Koudebrugfactor: TB1
Filter bypass: 0.5% - F9 (M)
Geluidsisolatie omkasting: Hz 125 250 500 1000 2000 4000 8000
  dB 14 29 37 39 45 50 55

Parameters omkasting T2 TB1:
Mechanische stabiliteit: D1 (M)                     Thermische klasse: T2
Luchtdichtheidsklasse: L1 (M)                     Koudebrugfactor: TB1
Filter bypass: 0.5% - F9 (M)
Geluidsisolatie omkasting: Hz 125 250 500 1000 2000 4000 8000
  dB 12 20 31 36 36 40 50

Parameters omkasting T2 TB3:
Mechanische stabiliteit: D1 (M)                     Thermische klasse: T2
Luchtdichtheidsklasse: L1 (M)                     Koudebrugfactor: TB3
Filter bypass: 0.5% - F9 (M)
Geluidsisolatie omkasting: Hz 125 250 500 1000 2000 4000 8000
  dB 18 26 28 34 37 40 45


Basis functionaliteit van de luchtbehandelingskast

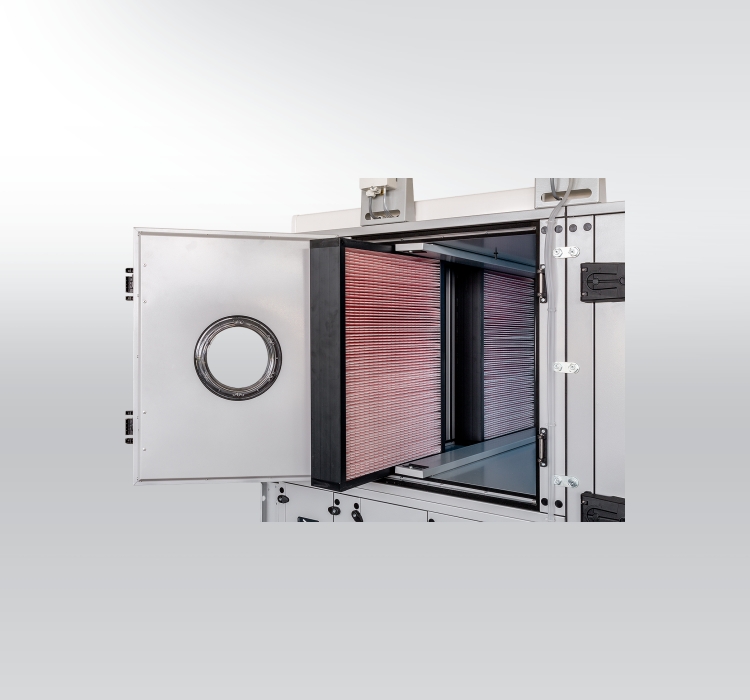

 › Filters                   - zakkenfilter, compact filter, HEPA filter, actievekool, vetvang filter
 › Luchttransport    - gemonteerde AC/EC/PM ventilatoreenheden
 › Conditionering    - verwarmen - water, elektrisch, gas of stoom
                                 - koelen- water, directe verdamper
                                 - warmteterugwinning - platenwisselaar, roterend, twin-coil
                                 - bevochtiging - stoom, adiabatisch
  › Geluiddemping   - coulissen dempers (ook in resonantie uitvoering)


Ontwerp van de luchtbehandelingsunits

  › gebruik makend van het gecertificeerd en dynamische selectieprogramma AHUMAN.
 › AHUMAN voorziet in een duidelijk ontwerp welke op diverse manieren geëxporteerd kan worden (waaronder PDF, BIM en DWG)
 › Het programma is te downloaden op onze downloadpagina HIER.
 › U kunt vanzelfsprekend rekenen op onze ondersteuning of vraag ons naar een volledige selectie.
 › Neem gerust contact met ons op.
